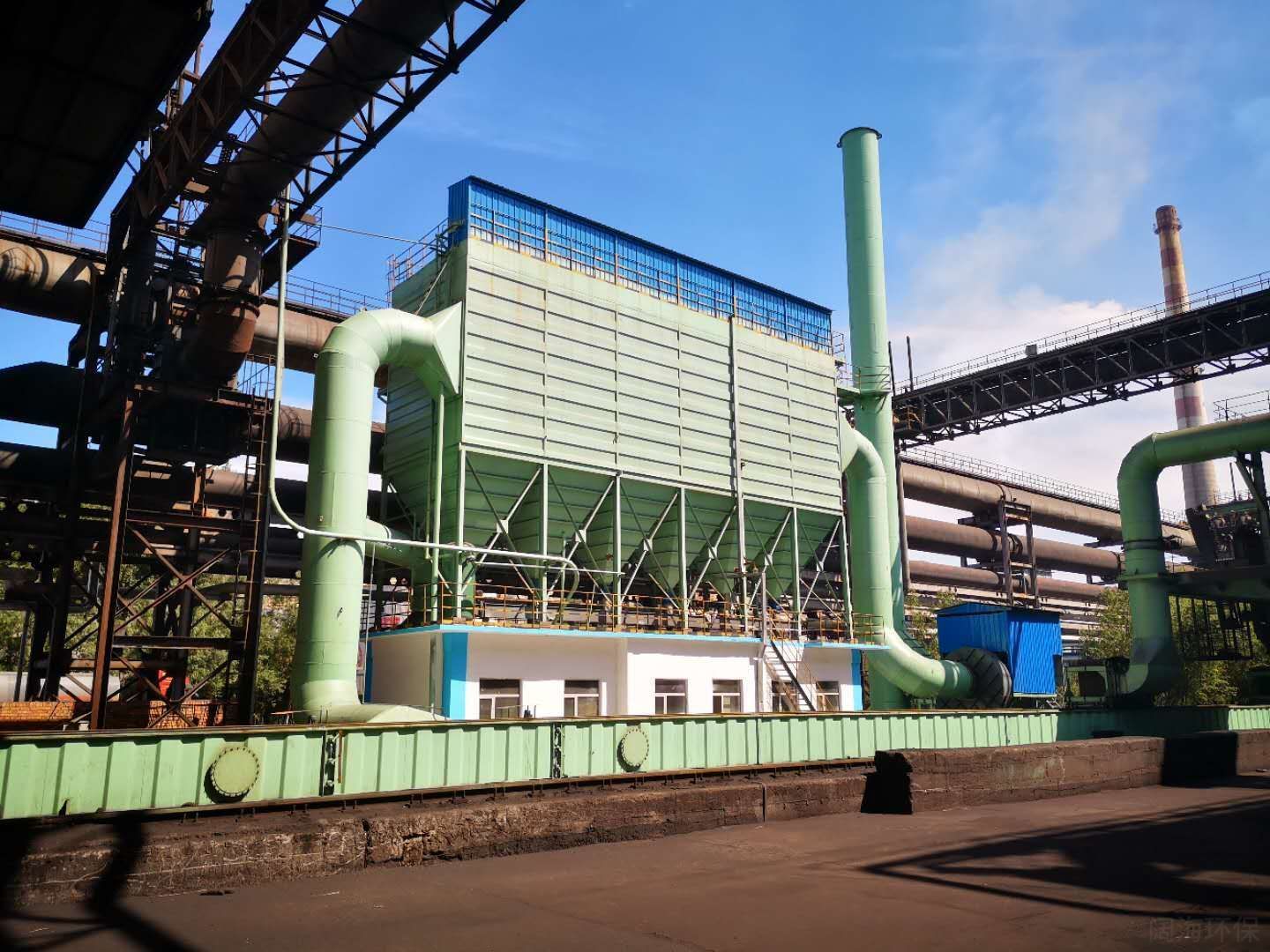

焦化廠焦爐裝煤車地面站除塵器由三大部分組成：第一部分為煙塵收集部分，即機側側吸口罩和設在爐頂的煙塵收集車部分；第二部分為煙塵導出和輸送部分，即焦側皮帶密封式煙塵輸送風管以及裝煤、攔焦二合一聯動皮帶小車;第三部分為煙塵凈化部分，即裝煤地面除塵站。

出焦結束后，煙塵收集車行走到待裝煤的炭化室相應位置，將收集套筒與炭化室排氣孔對接、排煙伸縮套筒與裝煤攔焦二合一聯動皮帶小車的裝煤導煙管對接，裝煤時機側爐門口處散逸的煙氣進入設在機側爐頂的側吸口罩，送入煙塵收集車內燃燒處理，爐頂排氣孔煙氣從收集套筒被吸入經緩沖、配風、燃燒、冷卻后，通過導煙伸縮套筒進入裝煤、攔焦二合一聯動皮帶小車，將煙氣導入焦側皮帶密封風管內，之后由經工藝管道送至地面裝煤除塵站內進行除塵。煙塵到達地面站先經過與噴涂料的混合和冷卻，然后進入脈沖式反吹布袋除塵器內進行精除塵，之后由風機、排氣筒送入大氣。地面站風機通過變頻器調速，風機與煙塵收集車信號連鎖。當煙塵收集車給出裝煤信號時，裝煤、攔焦二合一聯動皮帶小車的裝煤切換閥閥打開，相對應爐號的煙氣導出口與皮帶小車的裝煤煙氣導管對接，風機高速運行，進行裝煤系統(tǒng)的除塵工作，裝煤結束后，風機低速運轉，相對應的裝煤切換閥關閉。
